CAPITOLO 6 – Paragrafo 11

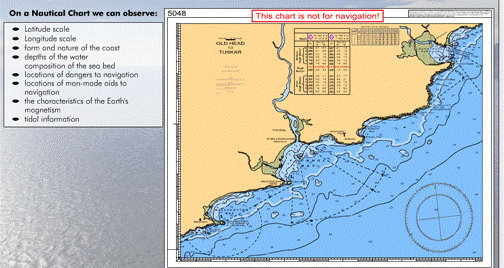

CARTE NAUTICHE COSA TROVIAMO

Scala delle Latitudini

Scala delle longitudini

Natura e forma delle coste

Profondità del mare

Tipologia dei fondali

Pericoli per la navigazione

Aiuti alla navigazione

Caratteristiche del campo magnetico terreste

Informazioni sulla marea

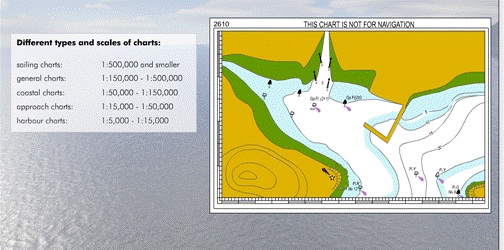

Differenti tipi di scale:

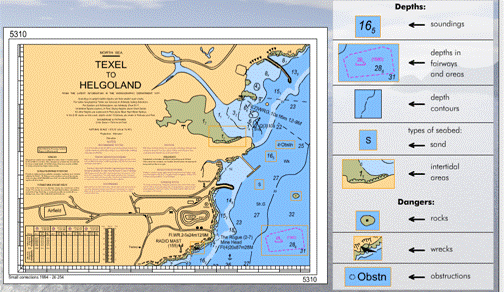

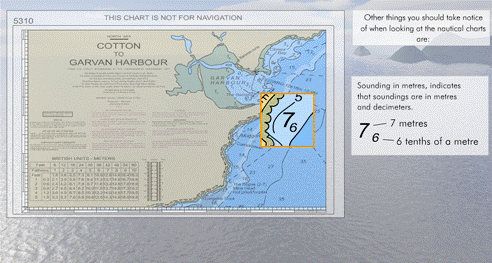

Profondità del mare

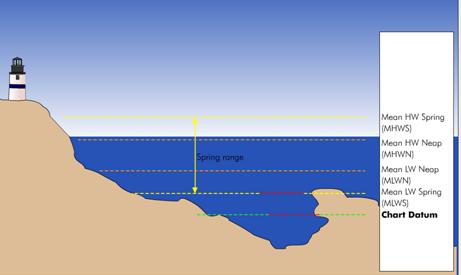

LRS (livello di riferimento degli scandagli) il livello riferito alla media delle basse maree sigiziali (le più basse basse maree) cui si riferiscono le profondità sulle carte italiane

Chart datum: dato di riferimento delle profondità riportate sulle carte nautiche – Italia (LRS media delle più basse basse maree sigiziali ) Zo= LMM-LRS

LMM = Livello medio dei mari

LRS = Livello di riferimento degli scandagli

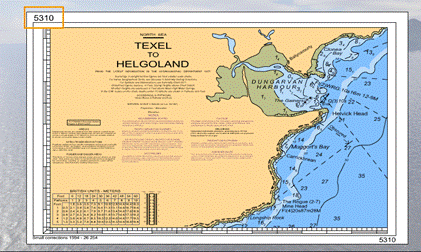

Numero della carta –

Riportato in alto a sinistra ed in basso a destra

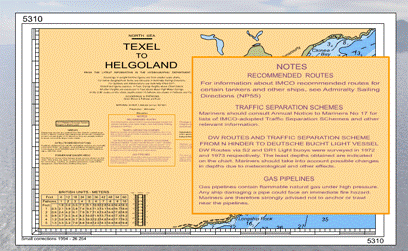

Note

Nelle Note vengono riportate le rotte raccomandate – zone in cui sono presenti schemi di separazione del traffico – tubazioni sottomarine – etc…

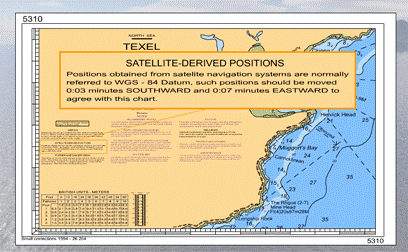

Spostamento punto satellitare GPS

Su alcune carte la posizione GPS prima di essere riportata nella carta nautica deve essere corretta secondo le informazioni riportate nella stessa carta

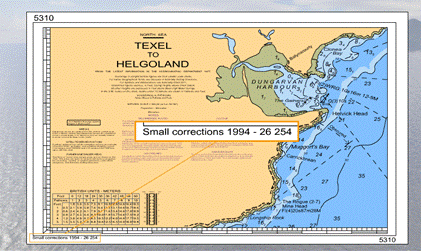

Aggiornamento della carta

In basso a sinistra vengono riportate le correzioni apportate alla carta – correzioni che vengono emesse dall’Istituto Idrografico della Marina

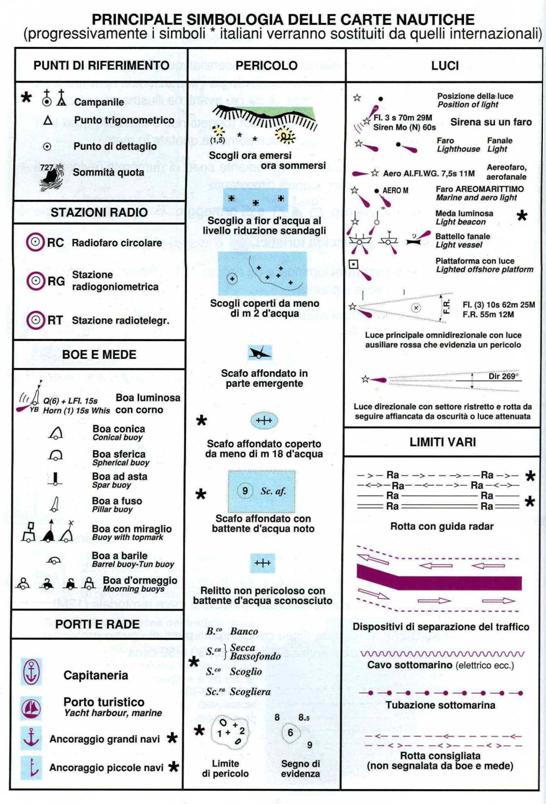

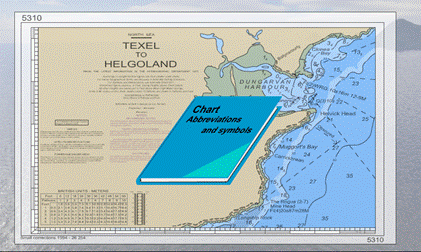

Manuale dei simboli e delle abbreviazioni

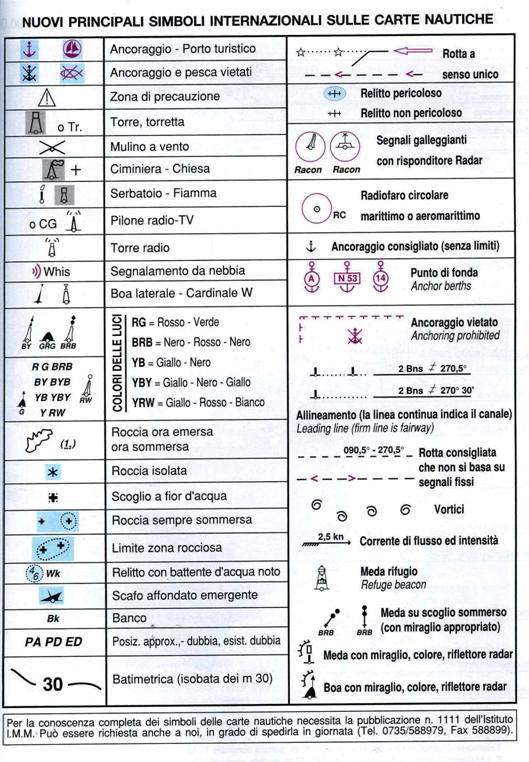

Nel manuale vengono riportate tutte le simbologie e relative specifiche presenti sulle carte nautiche

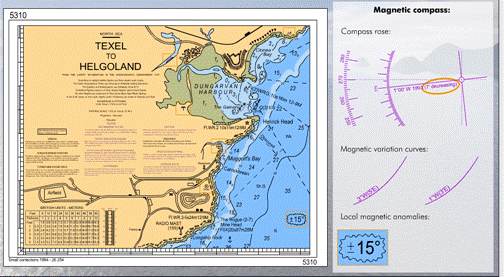

Declinazione Magnetica

Sulle carte nautiche sono presenti rose magnetiche per il calcolo della deviazione magnetica per ogni zona della carta nautica

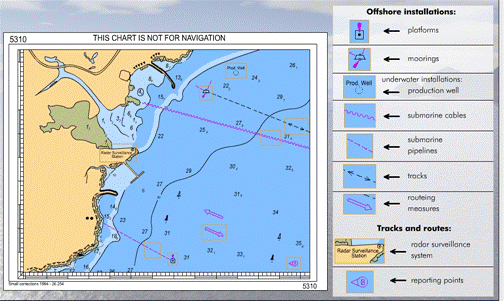

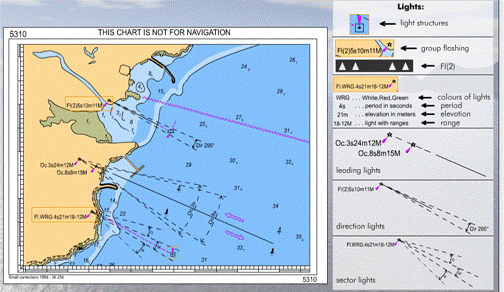

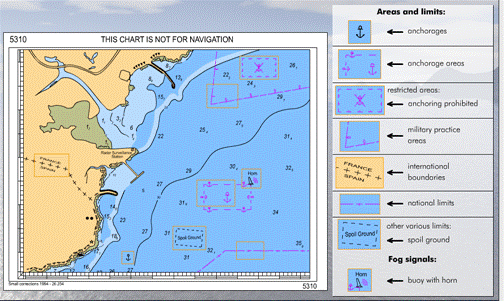

Simbologia varia
